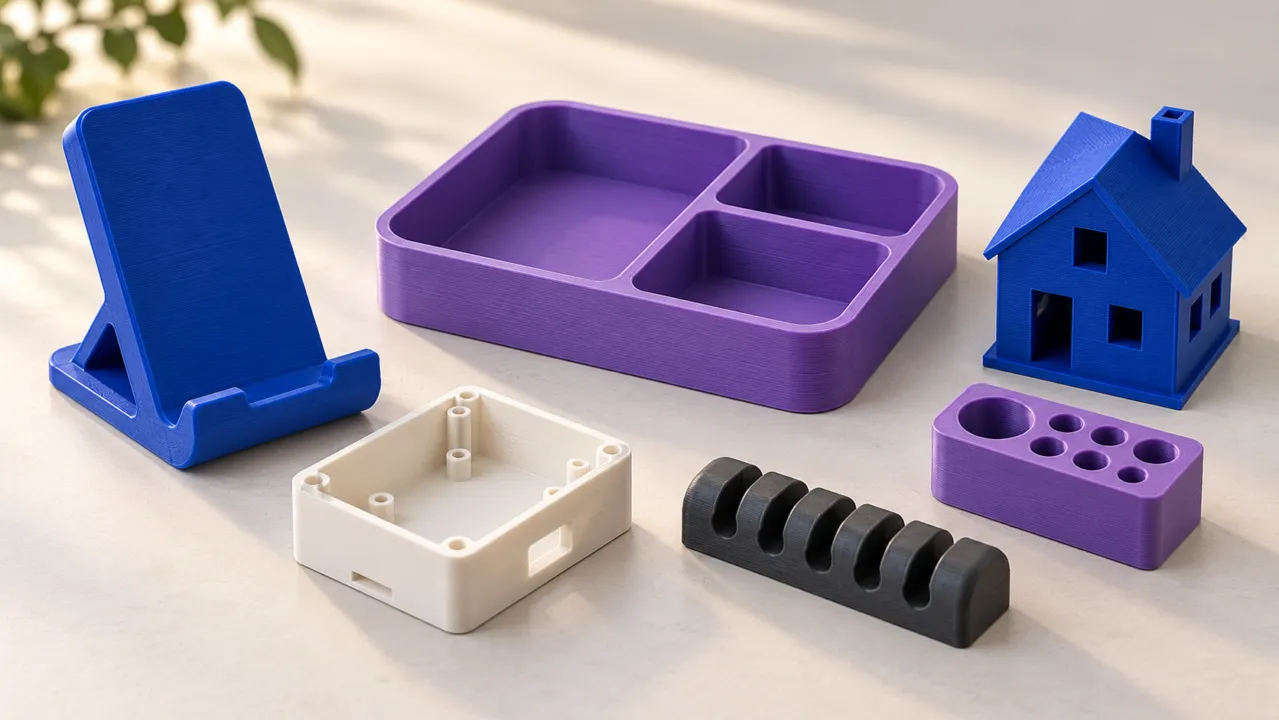

3D printanjem možete izraditi organizatore, držače, kućišta, zamjenske plastične dijelove, prototipe i makete. Najviše koristi donosi kada predmet treba odgovarati određenom prostoru, opremi ili vlastitoj ideji.
U nastavku je 25 konkretnih primjera za FDM 3D printanje, odnosno izradu predmeta polaganjem slojeva plastike. Svaka ideja ima poveznicu na gotov model na Printablesu. Modeli su radovi navedenih autora i mogu poslužiti za osobni projekt ili kao inspiracija za izradu po mjeri.
Prije ispisa provjerite dimenzije, potrebne dodatne dijelove i uvjete korištenja modela. Gotov model štedi početno crtanje, ali se njegovo pristajanje uvijek uspoređuje sa stvarnim predmetom.
Za kuću i radni stol
1. Organizatori za ladice po mjeri
Kad se sitnice u ladici stalno miješaju, svaka može dobiti svoj pretinac. Gridfinity lite sastoji se od modularnih kutijica koje kombinirate prema sadržaju ladice. Ova izvedba ima jednostavniju konstrukciju radi manje potrošnje plastike i kraćeg ispisa.
Izmjerite unutarnju širinu, dubinu i visinu ladice. Raspored treba ostaviti mjesta i za lako vađenje predmeta.
Autor modela: Jake.
2. Vodilice i držači kabela
Kabel punjača ne mora svaki put završiti iza stola. Hinged Cable Clip je kopča s pokretnim zglobom koja se printa kao jedan komad. Otvara se za umetanje kabela, a na podlogu se pričvršćuje vijkom ili dvostranom trakom.
Odaberite otvor prema promjeru kabela. Autor preporučuje PETG; kopča treba držati kabel bez gnječenja njegove izolacije.
Autor modela: Jerrari.
3. Stalak za mobitel
Sklopivi stalak koristan je za videopoziv, praćenje recepta ili gledanje sadržaja za stolom. Foldable Phone Stand može se spremiti nakon uporabe, a autor navodi ispis bez potpora. Predviđen je i za mobitel sa zaštitnom maskicom.
Usporedite otvor stalka s debljinom svojeg mobitela i maskice. Provjerite ostaje li priključak dostupan ako želite puniti uređaj dok stoji.
Autor modela: REDZC.
4. Držač daljinskih upravljača
Kad svaki daljinski ima svoje mjesto, lakše ga je pronaći. Wall Mountable Remote Control Holder ima tri pretinca i montira se na zid. Dobar je primjer malog predmeta koji oslobađa prostor na stolu i rješava svakodnevno traženje upravljača.
Izmjerite širinu i debljinu daljinskih upravljača. Tri pretinca ne znače da model odgovara svakom televizoru ili klima-uređaju.
Autor modela: Gorefish.
5. Poklopci i kapice za namještaj
Nedostaje završni čep na metalnoj cijevi stola? Parametric tube end caps for tables pokazuje kako se takav mali dio može izraditi prema mjeri. Izvorni model prilagođava se u FreeCAD-u, programu za 3D modeliranje.
Izmjerite unutarnji otvor i debljinu stijenke cijevi. Završni čep koji zatvara otvor treba razlikovati od nogice koja nosi masu namještaja.
Autor modela: TomK32.
6. Natpisi za vrata i kućne oznake
Pločica s prezimenom ili nazivom prostorije može imati točnu širinu, font i način pričvršćivanja. Customizable Sign Workshop omogućuje prilagodbu teksta i oblika. Priloženi OpenSCAD model služi za stvaranje vlastite datoteke za ispis.
Odaberite slova koja se jasno čitaju s potrebne udaljenosti. Za vanjsku pločicu navedite izloženost suncu i kiši.
Autor modela: Rainer.
7. Umetci za društvene igre
Karte, pločice i figure mogu dobiti zasebne spremnike umjesto više vrećica. Inserts for Catan Base Game organizira osnovni Catan i proširenje za 5–6 igrača u jednoj kutiji. Spremnici se mogu izvaditi pri pripremi igre.
Model je namijenjen petom izdanju Catana. Za drugo izdanje, drukčiju kutiju ili karte u zaštitnim omotima prvo provjerite dimenzije.
Autor modela: Chris Huab.
8. Predlošci za označavanje rupa
Za jednak položaj ručki na više ladica korisna je šablona. Drilling jig for furniture handles pokazuje kako 3D printano pomagalo može odrediti mjesta rupa bez ponavljanja cijelog mjerenja. Za jednostavnu primjenu koristite ga za označavanje olovkom ili šilom.
Provjerite razmak vijaka ručke i udaljenost od ruba ladice. Za ponavljano vođenje svrdla treba riješiti trošenje otvora, primjerice odgovarajućim metalnim čahurama.
Autor modela: Egorka555.
Za automobil i garažu
U zagrijanom automobilu materijal je jednako važan kao oblik. Prije izrade dodatka provjerite njegovu namjenu i mjesto ugradnje. Predmet mora biti učvršćen i ostaviti komande i sigurnosne sustave slobodnima.
9. Umetak za središnji pretinac automobila
Duboki pretinac u automobilu često skriva ključeve i sitnice na dnu. Tesla Model 3 Tray dodaje plitki organizator uz pristup priključcima za punjenje. Autor ga je izradio za središnju konzolu Tesle Model 3 koju opisuje kao izvedbu od 2021. godine.
Usporedite oblik konzole s autorovim fotografijama. Naslov „2021 onwards” ne potvrđuje pristajanje svim kasnijim redizajnima vozila.
Autor modela: Mark Jenkins.
10. Umetak za držač čaše
Umetak može bolje pridržavati bocu u postojećem prostoru konzole. VW Golf 5 & Golf 6 cup holder namijenjen je Volkswagenu Golf 5 i Golf 6. Autorica navodi da se rolo poklopac konzole može zatvoriti i nakon umetanja modela.
Provjerite izvedbu svojeg pretinca i promjer boce. Autorica preporučuje ASA zbog topline u vozilu; PLA nije dobar početni izbor za vruću kabinu.
Autor modela: Anette.
11. Ukrasna kapica unutarnje obloge
Ponekad za uredan izgled interijera nedostaje samo mali pokrov. MG Midget Door Pull Screw Cover skriva vijak unutarnje ručke vrata MG Midgeta. To je konkretan primjer ukrasnog završnog detalja koji se može ponovno izraditi.
Autor ne navodi godište, pa provjerite oblik i dimenzije postojećeg otvora. Takav pokrov ne treba zamijeniti s dijelom mehanizma vrata ili sigurnosnog sklopa.
Autor modela: Kevin Wells.
12. Organizator nasadnih ključeva
Nasadni ključevi lakše se vraćaju na mjesto kada imaju svoj raspored. Magnetic Socket Organiser je prilagodljiv organizator koji se podešava prema vlastitom kompletu alata. Prevelik raspored može se podijeliti na manje dijelove.
Izmjerite svoj alat i prostor u ladici. Za magnetsku izvedbu potrebni su i odgovarajući magneti; oni se ne dobivaju 3D printanjem.
Autor modela: Michael.
13. Stalak za nastavke i svrdla
Svrdla raspoređena po veličini lakše je pronaći i primijetiti kada neko nedostaje. 1–13 mm drill bit holder organizira metrička svrdla promjera od 1 do 13 mm. Autor predviđa postavljanje na perforiranu ploču, zid ili ravnu površinu.
Ovaj primjer namijenjen je svrdlima. Za bitove odvijača treba odgovarajući držač za njihov prihvat, a za perforiranu ploču pripadajući adapter.
Autor modela: Richard Schalander.
14. Kapice za otvorene profile garažne opreme
Otvoreni kraj aluminijskog profila može se uredno zatvoriti završnom kapicom. Ender 3 2020 end cap izrađen je za profil 2020 na printeru Ender 3. Pokazuje kako mali plastični dio može dovršiti okvir ili jednostavnu radioničku konstrukciju.
Oznaka 2020 znači vanjski presjek 20 × 20 mm, ali oblik utora može se razlikovati. Kapica ne smije zatvoriti potreban odvod ili ventilaciju.
Autor modela: KarlDonovan.
Za posao radionicu i razvoj proizvoda
15. Kućište za niskonaponski elektronički prototip
Kućište štiti elektroničku pločicu od slučajnog dodira i drži priključke na predviđenom mjestu. Raspberry Pi 5 Case (snap fit) zatvara se na klik i predviđa prostor za službeni Active Cooler. Dobar je primjer kućišta oblikovanog oko točno određene elektronike.
Provjerite da koristite Raspberry Pi 5 i odgovarajuću izvedbu kućišta. Otvori za hlađenje moraju ostati slobodni; 3D printano kućište samo po sebi nije potvrda električne sigurnosti uređaja.
Autor modela: pyrho // 25.wf.
16. Prototip oblika proizvoda
Kako provjeriti hoće li novi oblik dobro ležati u ruci? Mouse Shape Tester Megapack sadrži fizičke modele oblika računalnih miševa koje možete primiti i usporediti. Tako se ergonomija, odnosno prilagođenost ruci, ispituje na stvarnom predmetu.
To su modeli za provjeru oblika, bez funkcionalnih tipki i elektronike. Isti pristup možete primijeniti na vlastitu ručku, kućište ili upravljač prije razvoja ostalih dijelova.
Autor modela: Scout339.
17. Pozicijski predložak za sastavljanje
Kod sastavljanja više jednakih sklopova mali predložak pomaže ponoviti isti položaj dijelova. Pin holder jig for PCB drži priključne pinove ravno i na jednakoj visini prije lemljenja na tiskanu pločicu. Dvije polovice predloška spajaju se stezaljkama ili trakom.
Usporedite razmak pinova i njihov oblik s modelom. Plastični predložak treba ostati izvan izravnog dodira s vrhom lemilice.
Autor modela: Brad.
18. Držač senzora
Senzor temperature i vlage treba stajati na odabranom mjestu, uz slobodan pristup zraka. Adjustable SHT31 / SHT41 Sensor Mount namijenjen je Adafruit pločicama SHT31, SHT40, SHT41 i SHT45. Visina nosača podešava se na navojnoj šipci.
Isti naziv senzora ne jamči isti oblik pločice svih proizvođača. Provjerite raspored rupa i provedite kabel tako da ne povlači nosač.
Autor modela: koBot.
19. Razdjelnici za skladišne kutije
Veliki pretinac može postati nekoliko manjih odjeljaka za vijke, matice ili podloške. Stanley 014725R organizer bin dividers prilagođen je spremnicima organizatora Stanley 014725R. Uz modele za ispis autor prilaže i STEP datoteke korisne za izmjene geometrije.
Za drugu kutiju izmjerite njezinu unutrašnjost i prostor ispod poklopca. Autor upozorava da neke izvedbe s više odjeljaka mogu smetati ispupčenjima poklopca.
Autor modela: MyStoopidStuff.
20. Stalak za QR kod ili cjenik
Na recepciji ili prodajnom pultu mali stalak može držati karticu s QR kodom, fotografiju ili kratku obavijest. Stand for QR code / photo stand drži zamjenjivi umetak. Za sastavljanje trebaju vijak M3 × 20 mm i matica M3.
QR kod kvalitetno ispišite na papir ili karticu i isprobajte skeniranje. Kod većeg cjenika provjerite stane li u stalak i ostaje li stabilan.
Autor modela: _Building_Arts_.
21. 3D logotip ili slova za zid
Reljefna slova mogu prikazati naziv tvrtke, studija ili prostorije. 3D Bubble Letters of the Alphabet v2 primjer je zasebnih zaobljenih slova koja zajedno čine natpis. Za vlastiti logotip oblik slova i znaka modelira se prema stvarnoj grafici.
Dogovorite ukupnu širinu, dubinu i način montaže. Za postavljanje na zid treba pripremiti ravnu stražnju plohu. Model pokazuje jedan stil slova; vlastiti logotip traži zasebnu pripremu.
Autor modela: Joe; izvorni oblik slova: rhcreations.
22. Izložbeni stalak za proizvod
Proizvod na dobrom stalku lakše se izlaže i fotografira. Watch Stand – No Support podupire ručni sat i omogućuje uredan prikaz brojčanika. Sličan stalak može se prilagoditi nakitu, malom uređaju ili drugom proizvodu.
Provjerite širinu narukvice, način oslanjanja i stabilnost s postavljenim satom. Stalak za lagani sat nije automatski prikladan za teži predmet.
Autor modela: Fredslund.
23. Personalizirane oznake i pločice
Oznaka s imenom pomaže prepoznati ključeve, torbu ili opremu. Customizable name keychain / tag ima gotove datoteke za brojna imena i prilagodljivi izvorni model za vlastiti tekst. Može sadržavati jedan ili dva retka i otvor za privjesak.
Za hrvatska imena odaberite font koji podržava č, ć, đ, š i ž. Prije ispisa provjerite ostaju li sitni dijelovi slova dovoljno povezani s oznakom.
Autor modela: rmfms.
24. Arhitektonska maketa
Maketa pomaže razumjeti oblik kuće i raspored prostorija. Cottage House (Realistic) sastoji se od dijelova koji se slažu spojem pero i utor. Tako se u fizičkom modelu mogu pregledati i vanjski volumen i unutarnja podjela.
Za vlastiti projekt odaberite mjerilo prije izrade. Nakon smanjivanja tanki zidovi i sitni prozori možda će trebati pojednostavljenje kako bi se mogli isprintati.
Autor modela: Seb D.
25. Edukativni modeli geometrijskih tijela
Presjek geometrijskog tijela lakše je razumjeti kada ga možete držati u ruci. Conic Sections prikazuje različite presjeke stošca. Promjenom smjera zamišljene ravnine reza mijenja se i oblik dobivenog presjeka.
Za nastavu odaberite dovoljno velik model da se razlike jasno vide. Kod predmeta za djecu prilagodite rubove i izbjegnite lako odvojive sitne dijelove.
Autor modela: Ravindra Godbole.
Kako odabrati model koji vam odgovara
Počnite od problema koji želite riješiti. Izmjerite prostor ili predmet, a zatim provjerite opis, datoteke i fotografije izrađenih primjeraka na stranici modela. Za sklop koji treba precizno pristajati korisno je prvo isprintati manji probni dio.
Povećavanje ili smanjivanje cijelog modela mijenja i promjere rupa, debljine stijenki i spojeve. Kod funkcionalnih dijelova često je bolje prilagoditi pojedinu mjeru u izvornom modelu. O odabiru plastike pročitajte vodič za PLA i PETG.
Česta pitanja
Trebam li imati vlastiti 3D model
Ne morate ga sami nacrtati. Gotov STL model može biti dobar početak. Ako odgovarajući model ne postoji, fotografije, skica i dimenzije pomažu procijeniti izradu novog. Za datoteke koje već imate pogledajte kako pripremiti STL, OBJ i 3MF za ispis.
Što je STL a što 3MF
STL uglavnom opisuje površinu i oblik predmeta. 3MF može sadržavati i dodatne podatke, poput boja, više dijelova ili postavki projekta. Ako preuzmete projekt s postavkama printera, prije ispisa prilagodite ih svojem uređaju i materijalu.
Može li se svaki besplatan model naručiti za plaćeni ispis
Besplatno preuzimanje ne znači da je svaka uporaba dopuštena. Na stranici modela provjerite licencu i uvjete autora, posebno za plaćeni ispis, preradu ili prodaju predmeta. Neki primjeri u ovom članku imaju ograničenje nekomercijalne uporabe.
Isplati li se uvijek 3D printati
Najviše smisla ima izrada predmeta s posebnom mjerom, nedostupnog malog dijela ili prototipa koji treba isprobati. Ako odgovarajući gotov proizvod već postoji po prihvatljivoj cijeni, izrada po mjeri ne mora biti povoljnija. Pogledajte što utječe na cijenu 3D printanja.
